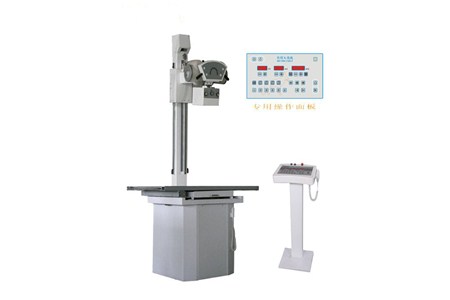

（SD3.5）型高频兽用X射线机

1、电源要求：

a) 电源电压： 380V±38V；

b) 相数： 三相五线制（U、V、W相线；中性线；安全地线）；

c) 电源频率： 50Hz±1Hz；

d) 电源内阻： 小于0.5Ω。

输入功率： ≤35kW。

2、 摄影条件:

管电压: 40 ～ 125（步长1kV）

管电流: 16 ～ 200mA(12档)

电流时间积范围： 0.5mAs ～ 320mAs。

3、 管电压和管电流调节范围（见表1）

4、 工作频率：

整机的工作频率： ≥40kHz。

5、 电流时间积范围：

0.5mAs ～ 320mAs。

6、过电流释放特性： 380V， 40A。

7、 摄影床

床体尺寸： 1600×730×700（mm）（长×宽×高）

床面移动范围： 纵向800mm 横向230mm

床面至胶片距离： 85mm

8、X射线管组件、立柱

横向移动（沿摄影床）： 1620 mm

上下移动： 1200 mm

绕支臂中心转动： ±180º

9、 摄影装夹最大暗盒尺寸： 356mm×432mm(14”×17”)

10、滤线器

行程：690mm 栅密度：N40 焦距：1000mm

特点：

●紧凑结构设计，优异的覆盖性能，支持全身多角度摄影。

●操作简便，定位精确，优化工作流程。

●X射线管组件上下和沿床面移动，摄影定位更方便 。

●无天轨、地轨的一体化床体，安装更简单。
