1、立式胸片架概述：

立式胸片架配用在各种医用诊断机上，对人体的头部、胸部、腹部、盆腔等部位进行滤线器摄影。该装置在垂直上、下移动范围内任意定位，摄片时操作简便、灵活可靠，使用范围广泛。本装置由滤线栅、暗盒抽屉、立柱、滑车架等部件组成。

2、立式胸片架主要技术参数：

（1）片盒中心上、下移动距离1100mm；

（2）承装摄片暗盒尺寸

203mm×254mm(8″×10″)至356mm×432mm(14″×17″)；

（3）滤线栅(选配)：

1）栅密度：40线/cm；

2）栅比：10：1；

3）会聚距离：180cm。

3、立式胸片架安装和使用：

（1）安装

将本装置放置于距球管180cm的平整硬质地面上，使摄片盒垂直中心与球

管中心重合，调整正确后，对准装置立柱底部的四个φ8.5的通孔中心,以电锤打孔安装四颗M8的膨胀螺丝,然后拧紧即可。

（2）使用

1） 打开摄片盒盒门，将选用的片盒卡入片夹内，向下推，使片盒置于卡片器内，然后松手，片盒自动卡紧；

2） 关上盒门；

3） 按摄片部位选择摄片条件调整摄片盒的适宜高度即可摄片。

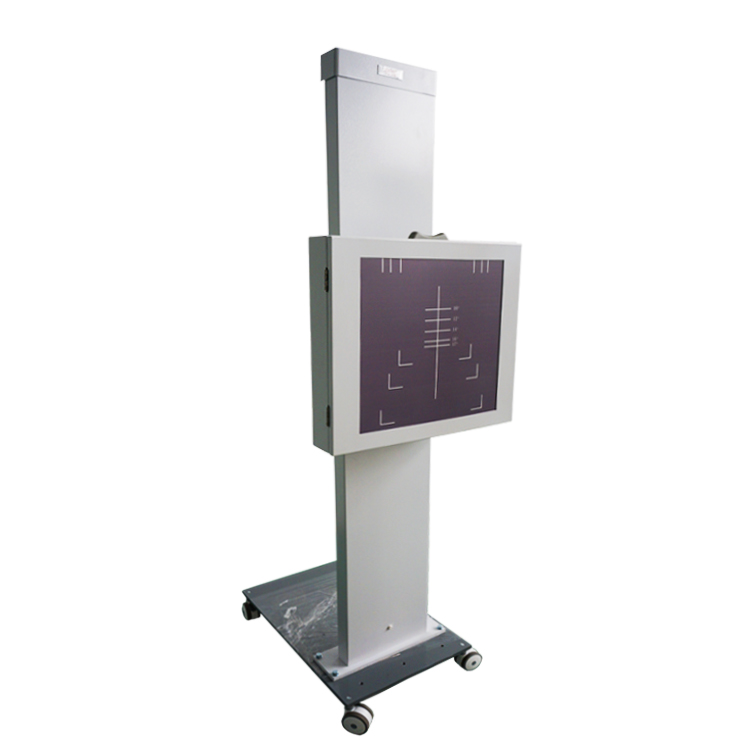

4.立式胸片架细节图：
